Ein Hybrid-Kabel mit Singlemode-Glasfaser- und Kupferleitern, das dem SMPTE311M-Standard für den Anschluss von HDTV-Kameras entspricht. Es kann zur Übertragung von Video-, Audio- und Steuersignalen sowie für die Stromversorgung zwischen der Kamera und der Basiseinheit genutzt werden. Es eignet sich für den Einsatz mit speziellen Hybrid-Steckverbindern, die von Herstellern wie Canare und Lemo gefertigt werden. Verfügbar in Versionen mit drei verschiedenen Ummantelungen. Die robuste, aber dennoch flexible Ausführung mit einer Ummantelung aus Polyurethan (PU) empfiehlt sich für den Einsatz bei Außenübertragungen und im Fernsehstudio, während sich die flexible Ausführung mit PVC-Ummantelung für den Studioeinsatz eignet und die raucharme, halogenfreie (FRNC) und schwer entflammbare (LFH) Version die Normen IEC 60332-1/IEC 60754-2 für Gebäudeinstallationen erreicht oder sogar übertrifft. Die raucharme halogenfreie (FRNC) und schwer entflammbare (LFH) Versionen entsprechen auch den Anforderungen von CPR Euroclass bis zu Cca.
Technische Spezifikationen:
| Auxiliary-Leitungen: |
Vier Leiter 19/0,2 mm (0,6 mm2) verzinnte Kupferader, isoliert mit HDPE, schwarz, weiß, schwarz/weiß und weiß/schwarz. |
| Signalleitungen: |
Zwei Leiter 7/0,2 mm (0,22 mm2) verzinnte Kupferader, isoliert mit HDPE, rot, grau. |
| Glasfaserkabel: |
Zwei biegeunempfindliche Leiter (gemäß ITU G.657A) als Singlemode-Glasfaser mit 9 Mikron Durchmesser, Ummantelung 125 Mikron Durchmesser, mit UV-vernetzter Akrylat-Beschichtung und thermoplastischer Außenschicht mit 0,9 mm Durchmesser; blau, gelb. |
| Zugentlastung: |
Zentrale Edelstahllitze zur Verstärkung (1,6 mm Durchmesser), isoliert mit HDPE (2,1 mm Durchmesser). |
| Einlagen: |
Leiter und Glasfaser um einen Stahldraht verlegt, mit fibrilliertem Polypropylen vergossen, komplett mit Papierband umwickelt. Schirmung aus verzinntem Kupfergeflecht, 80% optische Bedeckung. |
| Außenmantel: |
Polyurethan (PU), PVC oder FRNC schwer entflammbar (LFH); 9,2mm Außendurchmesser, schwarz. |
| Gewicht: |
13,5 kg/100m |
| Rollenlänge: |
1000m |
| Meterware: |
Erhältlich im Mehrfachen von 1 Meter, ausser 7804ELW, das nur in komplette Trommel von 1000m erhältlich ist. |
Bestellhinweis: Kabel können von Canford nach Wunsch konfektioniert werden. Siehe SMPTE HDTV konfektionierte Kamerakabel.

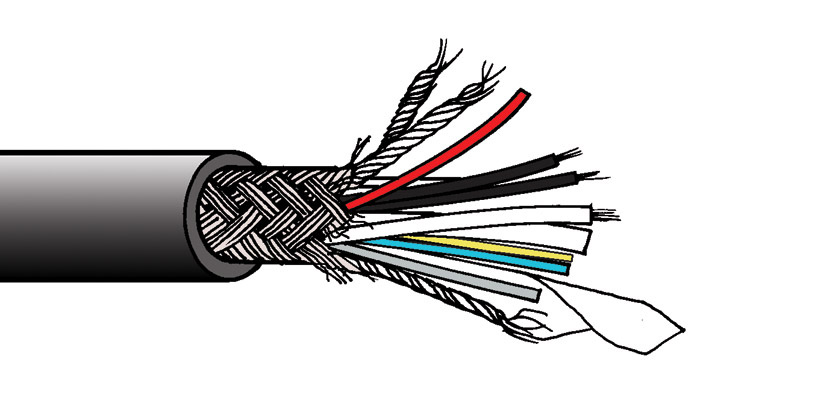

A hybrid cable containing single-mode fibre optic and copper cores, meeting the SMPTE311M standard for HDTV camera connections. It handles video, audio and control signals plus powering between camera and base units. It is suitable for use with the special hybrid connectors produced by manufacturers such as Canare and Lemo. Available in three jacket versions. The robust but flexible polyurethane (PU) outer sheath version is suitable for OB and studio floor use, the PVC sheathed version is flexible and suitable for studio applications, and the low-smoke, halogen-free (FRNC), low fire hazard (LFH) version meets or exceeds IEC 60332-1, IEC 60754-2. for building installation. Low-smoke, halogen-free (FRNC), low fire hazard (LFH) versions are also comply to the CPR Euroclass requirements up to Cca.
Technical Specification:

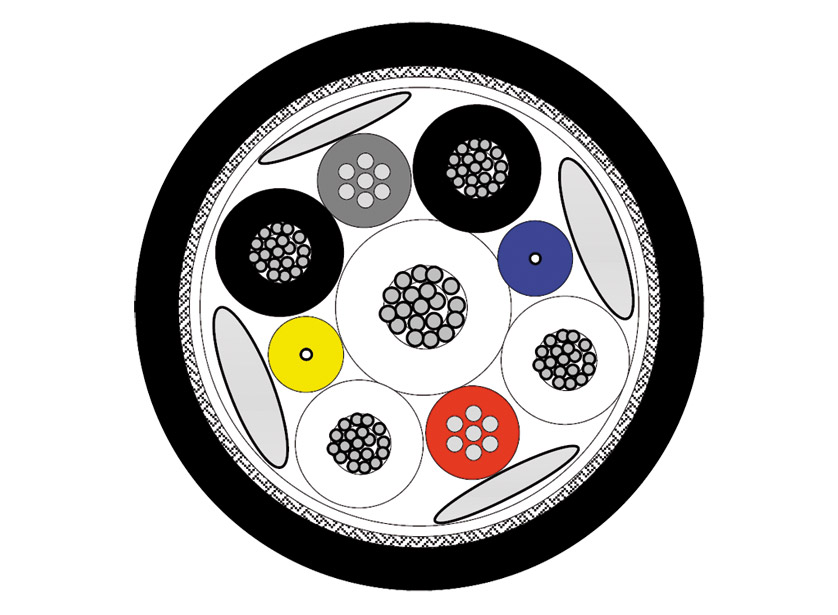

| Auxiliary conductors: |
Four cores 19/0.2mm (0.6mm sq.) tinned copper wire, insulated with HDPE, black, white, black/white and white/black. |
| Signal conductors: |
Two cores 7/0.2mm (0.22mm sq.) tinned copper wire, insulated with HDPE, red, grey. |
| Fibre optic cores: |
Two bend-insensitive cores (to ITU G.657A) single-mode fibre 9 micron diameter, cladding 125 micron diameter, with UV-cross-linked acrylate coating and 0.9mm diameter thermoplastic outer; blue, yellow. |
| Strength member: |
One stranded stainless steel wire reinforcement (1.6mm diameter), insulated with HDPE (2.1mm diameter), laid centrally. |
| Lay-up: |
Conductors and fibre laid up around steel wire, packed with fibrilated polypropylene, wound overall with paper tape. Tinned copper wire braid screen, 80% optical coverage. |
| Outer Jacket: |
Polyurethane (PU), PVC or FRNC Low Fire Hazard (LFH); 9.2mm OD, black. |
| CPR Euroclass: |
60-7804ELY (Dca-s1,d1,a1), 60-7804ELW (Cca-s1,d1,a1) |
| Weight: |
13.5kg/100m |
| Reel length: |
1000m |
| Cut Lengths: |
Available in any multiple of 1 metre, Except 7804ELW, only available on full drums of 1000m. |
Ordering note:
Canford offers an in-house, fibre termination service. See SMPTE 311M cable assemblies.
