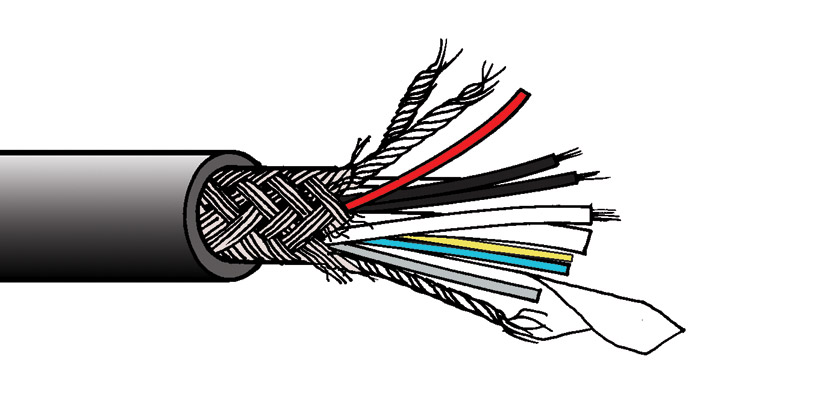

Ein Hybrid-Kabel mit Singlemode-Glasfaser- und Kupferleitern, das dem SMPTE311M-Standard für den Anschluss von HDTV-Kameras entspricht. Es kann zur Übertragung von Video-, Audio- und Steuersignalen sowie für die Stromversorgung zwischen der Kamera und der Basiseinheit genutzt werden. Es eignet sich für den Einsatz mit speziellen Hybrid-Steckverbindern, die von Herstellern wie Canare und Lemo gefertigt werden. Verfügbar in Versionen mit drei verschiedenen Ummantelungen. Die robuste, aber dennoch flexible Ausführung mit einer Ummantelung aus Polyurethan (PU) empfiehlt sich für den Einsatz bei Außenübertragungen und im Fernsehstudio.
Technische Spezifikationen:
| Auxiliary-Leitungen: |
Vier Leiter 20AWG/0,2 mm (0,6 mm2) verzinnte Kupferader, isoliert mit HDPE, schwarz, weiß, schwarz/weiß und weiß/schwarz, 1,57mm Durchmesser. |
| Signalleitungen: |
Zwei Leiter 24AWG, 7/0,2 mm (0,22 mm2) verzinnte Kupferader, isoliert mit HDPE, rot, grau, 1,22mm Durchmesser. |
| Glasfaserkabel: |
Zwei biegeunempfindliche Leiter (gemäß ITU G.657A) als Singlemode-Glasfaser mit 9 Mikron Durchmesser, Ummantelung 125 Mikron Durchmesser, mit UV-vernetzter Akrylat-Beschichtung und thermoplastischer Außenschicht mit 0,9 mm Durchmesser; blau. |
| Zugentlastung: |
Zentrale 1/1,63mm Edelstahllitze zur Verstärkung (1,6 mm Durchmesser), isoliert mit HDPE (2,1 mm Durchmesser). |
| Einlagen: |
Leiter und Glasfaser um einen Stahldraht verlegt, mit fibrilliertem Polypropylen vergossen, komplett mit Papierband umwickelt. Schirmung aus verzinntem Kupfergeflecht, 80% optische Bedeckung. |
| Außenmantel: |
Polyurethan (PU); 9,2mm Außendurchmesser, schwarz. |
| Gewicht: |
12,8 kg/100m |
| Rollenlänge: |
1000m |
| Meterware: |
Erhältlich im Mehrfachen von 1 Meter |
Bestellhinweis:
Kabel können von Canford nach Wunsch konfektioniert werden. Siehe SMPTE HDTV konfektionierte Kamerakabel.
A hybrid cable containing single-mode fibre optic and copper cores, meeting the SMPTE311M standard for HDTV camera connections. It handles video, audio and control signals plus powering between camera and base units. It is suitable for use with the special hybrid connectors produced by manufacturers such as Canare and Lemo. A robust but flexible polyurethane (PU) outer sheath makes it suitable for both OB and studio floor use.
Technical Specification:
| Auxiliary conductors: |
Four cores 20AWG, 19/0.2mm (0.6mm sq.) tinned copper wire, insulated with HDPE, black, white, black/white and white/black, 1.57mm diameter. |
| Signal conductors: |
Two cores 24AWG, 7/0.2mm (0.22mm sq.) tinned copper wire, insulated with HDPE, red, grey. 1.22mm diameter. |
| Fibre optic cores: |
Two bend-insensitive cores (to ITU G.657A) single-mode fibre 9 micron diameter, cladding 125 micron diameter, with UV-cross-linked acrylate coating and 0.9mm diameter thermoplastic outer; blue, yellow. |
| Strength member: |
One 1/1.63mm stainless steel wire reinforcement, insulated with HDPE, purple, laid centrally. 2.16mm diameter. |
| Lay-up: |
Conductors and fibre laid up around steel wire, packed with fibrilated polypropylene, wound overall with paper tape. Tinned copper wire braid screen, 80% optical coverage. |
| Outer Jacket: |
Polyurethane (PU) 9.2mm OD, black. |
| Weight: |
12.8kg/100m |
| Reel length: |
1000m |
| Cut Lengths: |
Available in any multiple of 1 metre. |
Ordering note:
Canford offers an in-house, fibre termination service. See SMPTE 311M cable assemblies.
