CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE

Die von Canford entwickelten und gefertigten Installationsgehäuse ermöglichen eine schnelle, einfache und effektive Terminierung von bis zu acht SMPTE 311 Infrastukturkabeln ohne vorkonfektionierte Kabel.

Die Gehäuse eignen sich zudem ideal für Anwendungen mit begrenztem Platzangebot, da der Anschluss bei Bedarf auch an der SMPTE-Anschlussplatte oder dem Anschlussfeld erfolgen kann.

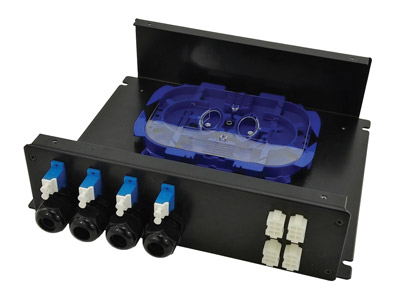

Zur Installation werden die SMPTE-Kabel über einzelne Kabeldurchführungen an der Gehäuserückseite eingeführt. Die elektrischen Elemente werden separiert und mit den mitgelieferten Crimp-Kontakten (männlich) angeschlossen. Die Glasfaserelemente werden mit Hilfe der integrierten Spleißkassette auf die ebenfalls im Lieferumfang enthaltenen ST, SC bzw. LC Pigtails aufgespleißt. Anschließend werden die Pigtails von hinten in die zugehörigen MATE-N-LOK-Verbinder und Glasfaserkuppler auf dem Anschlussfeld auf der Vorderseite eingeführt. Zum Abschluss der Installation können ebenfalls von Canford erhältliche, terminierte SMPTE-Verbinder an den Ports angeschlossen werden.

Die Gehäuse bieten nicht nur echtes Plug-and-Play, sondern sorgen auch für optimierte Wartungsprozesse vor Ort, da sich defekte Anschlüsse einfach entfernen und ersetzen lassen und somit Ausfallzeiten und teure Serviceeinsätze minimiert werden.

Die Gehäuse bieten nicht nur einen exzellenten Schutz für die Spleißverbindungen und Komponenten, sondern verhindern dank der frontseitigen Abdeckung auch Schäden an den externen Anschlüssen. Die Abdeckung lässt sich bei Bedarf entfernen.

Die Gehäuse sind wahlweise in Dawn Grey (BS48000-10A03) oder schwarz erhältlich. Alle benötigten Glasfaser-Patchkabel, elektrischen Crimp-Kontakte und Spleißmuffen sind im Lieferumfang enthalten.

Abmessungen:
1 bis 6 Ports: 70 (H) x 260 (B) x 280 (T) mm (250 mm ohne Frontabdeckung)
7 und 8 Ports: 70 (H) x 330 (B) x 280 (T) mm (250 mm ohne Frontabdeckung)

Weitere MATE-N-LOK-Verbinder und das MATE-N-LOK Crimp-Werkzeug können separat bestellt werden. AMP MATE-N-LOK CrimpTool Kit (55-839) mit Crimp-Werkzeug und zwei Crimp-Aufsätzen für Verbinder der Größen 16-20 AWG (46-4218) und 22-26 AWG (46-4219).

CANFORD FIBRE SMPTE 311 SPLICE ENCLOSURES

Designed and manufactured by Canford, these mountable enclosures are intended to facilitate fast, easy and effective termination of up to eight SMPTE 311 infrastructure cables and eliminate the need for pre-terminated cable assemblies.

The enclosures are also ideally suited for applications where space or depth is an issue, as the units can easily be installed remotely from the SMPTE connection plate or panel if required.

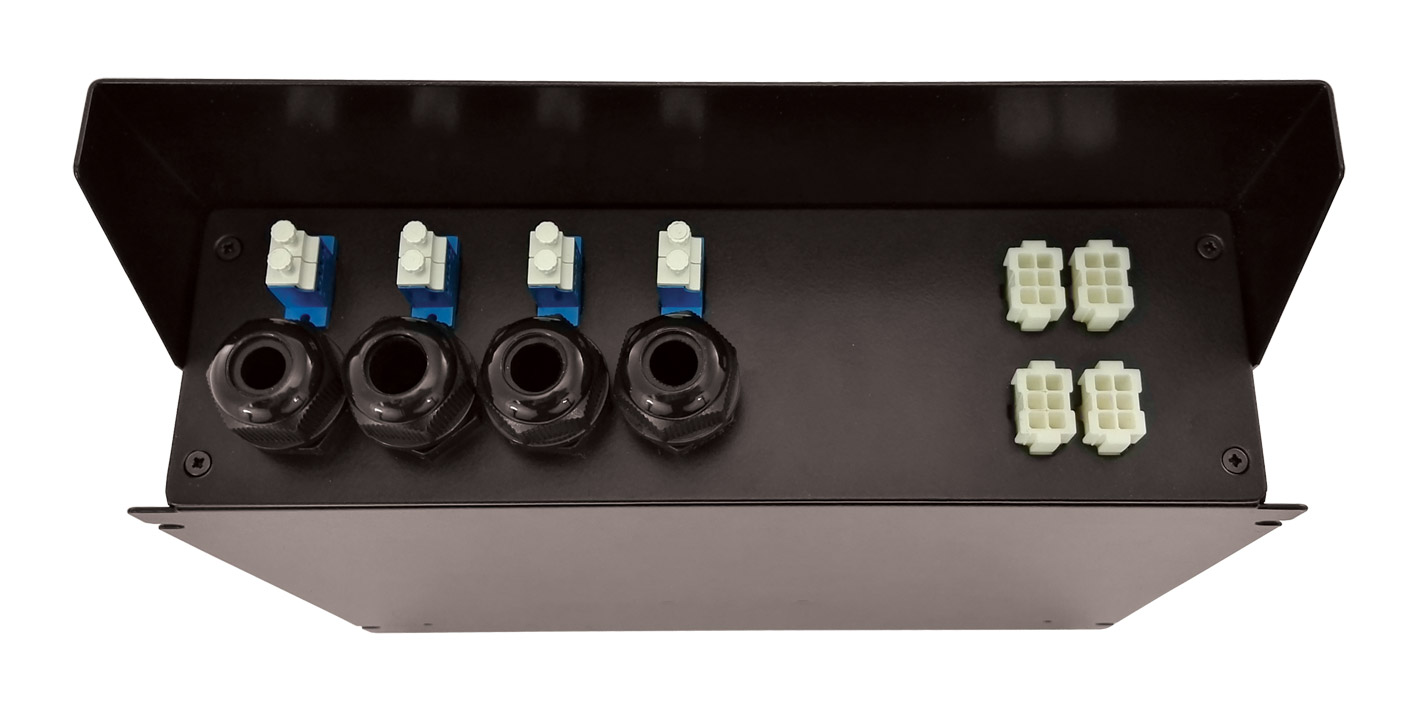

During installation the SMPTE cables enter the chassis via individual rear cable glands. The electrical elements are separated out and terminated using the male crimp contacts provided whilst the fibre elements are spliced on to the supplied ST, SC or LC tails using the incorporated splice tray. Once complete these are inserted into the rear of the respective MATE-N-LOK sockets and fibre couplers mounted on the front panel. Suitably terminated SMPTE connectors, which are available from Canford, can then simply be plugged into the available ports to complete the installation.

These enclosures not only offer a true 'plug and play' approach but also significantly improve the process of on-site maintenance as it allows for defective connectors to be easily removed and replaced reducing down time and the need for expensive field service repairs.

In addition to offering excellent protection to the internal splicing and components these units are fitted with a shroud above the front panel to reduce the risk of accidental damage to the external connections where exposed. This can be removed if not required.

The enclosures are available finished in either Dawn Grey (BS48000-10A03) or Black. All of the required fibre patch cords, electrical crimp contacts and splice protector sleeves are supplied with the unit.

Dimensions:
1 to 6 port: 70 (h) x 260 (w) x 280 (d) mm (250mm without shroud)
7 and 8 port: 70 (h) x 330 (w) x 280 (d) mm (250mm without shroud)

Also available are spare MATE-N-LOK contacts and the MATE-N-LOK crimp tool. AMP MATE-N-LOK Crimp Tool Kit (55-839) contains a crimp tool and 2 die sets to cover 16-20 AWG (46-4218) and 22-26 AWG (46-4219) crimp sizes.

  Bezeichnung Preis (€) Hinzufügen
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 1 Port ST schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
97,50
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 2 Port ST schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
104,19
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 3 Port ST schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
118,68
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 4 Port ST schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
126,16
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 5 Port ST schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
140,76
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 6 Port ST schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
147,43
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 7 Port ST schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
185,27
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 8 Port ST schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
191,94
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 1 Port ST grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
97,50
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 2 Port ST grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
104,19
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 3 Port ST grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
118,68
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 4 Port ST grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
126,16
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 5 Port ST grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
140,76
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 6 Port ST grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
147,43
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 7 Port ST grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
185,27
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 8 Port ST grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
191,94
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 1 Port SC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
97,50
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 2 Port SC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
104,19
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 3 Port SC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
118,68
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 4 Port SC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
126,16
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 5 Port SC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
140,76
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 6 Port SC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
147,43
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 7 Port SC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
185,27
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 8 Port SC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
191,94
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 1 Port SC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
97,50
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 2 Port SC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
104,19
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 3 Port SC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
118,68
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 4 Port SC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
126,16
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 5 Port SC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
140,76
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 6 Port SC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
147,43
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 7 Port SC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
185,27
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 8 Port SC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
191,94
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 1 Port LC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
97,50
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 2 Port LC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
104,19
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 3 Port LC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
118,68
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 4 Port LC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
126,16
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 5 Port LC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
140,76
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 6 Port LC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
147,43
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 7 Port LC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
185,27
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 8 Port LC schwarz   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
191,94
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 1 Port LC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
97,50
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 2 Port LC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
104,19
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 3 Port LC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
118,68
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 4 Port LC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
126,16
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 5 Port LC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
140,76
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 6 Port LC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
147,43
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 7 Port LC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
185,27
pro Stück
CANFORD SMPTE 311 GLASFASER-SPLEISSGEHÄUSE 8 Port LC grau   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
191,94
pro Stück
SC-SC SM DUPLEX OS2 9/125 Glasfaserpatchkabel 1,0m, gelb   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
1+ 7,03 €
10+ 6,33
pro Stück
AMP 171638-1 Kontakt, MATE-N-LOK Serie, Pin, Crimp, Messing 16-20 AWG (Päckchen von 20)   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
1,23
pro Stück
AMP 770985-1 Kontakt, MATE-N-LOK Serie, Pin, Crimp, Messing 22-26 AWG (Päckchen von 20)   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
1,84
pro Stück
SPLEISSSCHÜTZE FÜR SCHRUMPFSCHLAUCH 61mm, klar (Päckchen von 10)   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
1,69
pro Stück
AMP MATE-N-LOK CRIMP TOOL KIT   Artikelnummer:
Bitte einloggen um den Lagerstand und die Verfügbarkeit abzufragen
509,68
pro Stück
