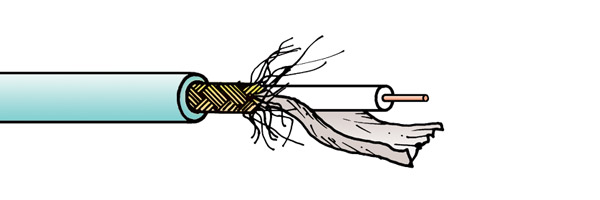

Ein 75 Ohm kompaktes Koaxialkabel, das speziell für 4K 12G Videosignale mit niedrigem Rauchverhalten sprich halogenfreiem Aussenmantel entworfen wurde.
Obwohl dieses Kabel auf dem Design von Canford Kabelgruppe X basiert ist, hat das Kabel eine größere 0,7mm Innenleiter und nicht alle Kabelgrupp X Steckverbinder, egal ob 12G oder nicht, passen.
Hinweis: Bitte berücksichtigen Sie passende Steckverbinder für dieses Kabel von der Auswahlliste unter der Kabelspezifikationen.
Technische Spezifikationen:
| Kabelgruppe (Größe): |
Nicht im Canford Schema. Nur 12G |
| Innenleiter: |
0.7mm fester Kupferdraht, versilbert. |
| Dielektrikum: |
Polyolefin-Schaumstoff, 2,90mm AD. |
| Schirm 1: |
Aluminium/Polyester/mit längs gewickeltem Aluminiumband |
| Schirm 2: |
0,08mm Verzinnte Kupferumflechtung, Abdeckung 95% |
| Aufbau: |
Koaxialkabel |
| Mantel: |
Mit niedriger Rauchentwicklung sprich halogenfreiem Mantelmaterial (LSOH) Stoff, Türkis |
| Außendurchmesser: |
4,5mm |
| Impedanz: |
75 Ohm |
| Kapazität: |
56pF/m nominell |
| Rückflussdämpfung: |
26dB nom. 50-300 MHz |
|
22dB nom. 300-3000 MHz |
|
18dB nom. 3000–3500 MHz |
|
15dB nom. 3500–12000 MHz |
| Gewicht: |
2,8kg/100m |
| Aufmachung: |
1000m |
| Meterware: |
Erhältlich in Mehrfachem von 1 Meter |
Passende Crimp-Steckverbinder sind unten dargestellt:
DIN 1.0/2.3 männlich – 12G
Hergestellt für Canford von Draka Multimedia, ein Teil der Prysmian Firmengruppe.
„SDV“ und „LFH“ sind eingetragene Marke von Canford Audio Limited.
Compact size, coaxial, 75 ohm cable specifically for 4K 12G video signals with low smoke-zero halogen material outer jacket.
Although this cable is based on a Canford group X design, due to the larger 0.7mm nominal conductor not all group X connectors, 12G or otherwise, may fit.
Note: See suitable connectors for this cable in the drop-down lists below the full cable specification.
Technical Specification:
| Cable size group: |
Not in Canford scheme. 12G only. |
| Inner conductor: |
0.7mm solid copper wire, silver plated. |
| Dielectric: |
Foam polyolefin, 2.90mm O.D. |
| Screen 1: |
Aluminium/polyester/aluminium tape longitudinally applied |
| Screen 2: |
0.08mm tinned copper braid, optical coverage 95% |
| Construction: |
Coaxial cable |
| Jacket: |
Low smoke zero halogen material, turquoise |
| Overall diameter: |
4.5mm |
| CPR Euroclass: |
Dca-s2,d1,a1 |
| Impedance: |
75 Ohms |
| Capacitance: |
56pF/m nominal |
| Return loss: |
26dB nom. 50-300 MHz |
|
22dB nom. 300-3000 MHz |
|
18dB nom. 3000–3500 MHz |
|
15dB nom. 3500–12000 MHz |
| Weight: |
2.8kg/100m |
| Reel length: |
1000m |
| Cut lengths: |
Available in any multiple of 1 metre |
Suitable crimp connectors outlined below.
Manufactured by Draka, part of the Prysmian group of companies.
'SDV' and 'LFH' are registered trademarks of Canford Audio Limited.
