Canford präsentiert eine Reihe von microMUSA Video Steckfeldern für 12G 4K Ultra-High-Definition-Anwendungen, auf der IBC 2019.

Aufgrund der steigenden Nachfrage für 4K Infrastruktur-Komponenten hat Canford diese exklusive Palette von Video-Steckfeldern entwickelt, die für 12G 4K UHD (2160P60) als auch für hochauflösende 3G und 1,5G Standardauflösungen und analoge Videoanwendungen verwendet werden können.  Sie werden in 3 verschiedenen Formen angeboten: 24-facher Standardanwendung, 32-facher Hochauflösung und 48-facher mit Extrem-Hoher-Steckdichte: die Übertragungsqualität übertrifft die Anforderungen der Spezifikationen SMPTE ST 2082-1.  Die Steckfelder eignen sich somit zur Übertragung von Komposit- und Komponenten-Videosignalen mit 270 Mbit/s SDI sowie von unkomprimiertem 1080i- oder 1080p HD-SDI Video und 4K UHD (2160P60) Video bis 12GHz.

Diese Video Steckfelder enthalten die neuen microMUSA Einbausteckerverbinder, die von Coax Connectors für Canford hergestellt werden. Diese Steckerverbinder übertreffen nicht nur den 4K-Industriestandard, sondern bieten die höchste Packungsdichte mit einem Maximum von 2 Reihen von 48-Steckerverbindern in einem 1HE Panel.

Zusätzlich enthalten alle Steckerverbinder eine einzigartige Arretierung, die den Steckzustand des Brückensteckers bzw. des Patchkabels signalisiert und zugleich einen gewissen Schutz gegen unbeabsichtigtes Trennen durch Vibrationen garantiert, wie sie z.B. im Ü-Wagen entstehen können. Diese Steckverbinder sind nicht mit der Canford 3G MUSA Serie kompatibel.

Wie das Original 3G MUSA-System, sind die microMUSA Steckfelder nicht “self-normalling” und daher werden Brückenstecker oder Patchkabel dafür benötigt.  Der rückseitige Anschluss erfolgt über eine versetzte Standard-BNC Buchse auf den 24-fachen und 32-fachen Varianten und Micro-BNC Buchse auf den 48-fachen Varianten.  Die Steckerkonfiguration besteht aus zwei Reihen in einer HE. Die vernickelten Gehäusebauteile und die goldbeschichteten Kontakte sorgen für ein perfektes Steckverhalten und hohe Zuverlässigkeit.

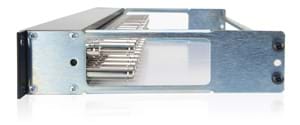

Die Panels sind aus stabilem extrudiertem Aluminiumprofil gefertigt und mit zwei Kabelführungen sowie zwei 5 mm starken und 444 mm langen, einrastenden Beschriftungsstreifen (Typ 1) bestückt. Vorlagen zum Ausdruck eigener Beschriftungsstreifen können als DWG-Datei für AutoCAD und kompatible Anwendungen von der jeweiligen Produktseite auf der Canford-Webseite heruntergeladen werden. Tiefe ab Panelrückseite inkl. Kabelführung: 180 mm.

Erhältlich in den Ausführungen ‘dawn grey’ (BS4800-10A03), dunkelgrau oder schwarz; weitere Farben und Bestückungen auf Anfrage (ggf. Mindestabnahmemenge erforderlich).

Diese neue platzsparenden, 12G-fähigen Systeme werden von Canford, auf der bewährten Grundlage der 3G MUSA Palette, die seit beinahe 20 Jahren hergestellt werden, produziert.  Das platzsparende System eignet sich speziell im Einsatzbereich der Übertragungswagen und überall dort, wo Platz ein wichtiges Kriterium ist.

Für weitere Informationen besuchen Sie Canford auf der IBC 2019, Stand 11, D01 oder wenden Sie sich an unser Verkaufsteam, Email: verkauf@canford.de, Tel: +44 191 418 1198.
