LEN LHDGI02 VIDEO ISOLATOR Galvanischer Video-und Erdungspfad-Isolator, anflanschen, HD SDI

Diese LEN Erdungsisolatoren verwenden einer breitbandige Hochpass-Filter zur DC-Potentialtrennung zwischen zwei Geräten. Gleichzeitig erlaubt er die volle Brandbreite des SDI-Signals zu übertragen und dadurch werden Signalverzerrungen und Bediener-Stromschlag wegen Spannungsdifferenz vermieden. Dieses Methode übertrifft Bandbreiteübertragung für SDI-Signale; sowohl das Signal und der Erdungspfad zwischen Geräten sind isoliert und es gibt keine Signalverzerrung. Sie können mit dem ASI Format verwendet werden.

Es gibt drei Produktpaletten mit verschiedenen Gehäusen. Eine Variant hat gekapselte Gehäuse, die mit einem Zubehörpanel rackmoniert werden können, eine zweite Variant hat eine zylindrische ‘In-line-’ Bauweise mit oder ohne Montageflansch und die dritte Variant bietet Vorteile mit einer hohen Durchschlagsspannung für medizinische Anwendungen, die sowohl in ABS Gehäusen mit Montageflansche sowie als als zylindrische ‘Inline-‘ Bauweisen, mit oder ohne Montageflansche erhältlich sind – siehe LEN VIDEOFILTER – zertifiziert für medizinische Anwendung - SD, HD, 3G, 4K/12G SDI Erdungsisolatoren

Übliche Spezifikationen sind wie folgt. Eingangs- und Ausgangsimpedanz: 75 Ohm. Rückflussdämpfung: Besser als 20dB.

Zu Beachten: 1: Minimal-Werte

Gekapseltes Gehäuse - L3GF01, LHDF01

Der L3GF01 kann mit 3G, HD oder SD SDI Signale verwendet werden, der LHDF01 kann entweder HD or SD SDI verwendet werden. Jeder Filter wird in einem ABS Gehäuse eingebaut, das mit zwei weiblichen BNC-Steckverbindern ausgerüstet ist. Zwei M3 Montageschrauben werden mitgeliefert, um die Filter zu montieren.

Abmessungen: 45 x 30 x 15mm (Länge x Breite x Höhe). Gewicht: 26g.

Optionale Zubehöre: Die LMPF01 Rackmontageblende ist 19-Zoll 1HE und in schwarz gefertigt. Sie ist für acht ‘gekapselte Gehäuse’ Filter ausgestanzt, die von hinten mittels der vorgesehenen Montageschrauben montiert werden können. Die BNC-Steckverbinder sollten nach außen gerichtet sein. Falls gewünscht können sie rückgängig eingebaut werden, um die Splittermodulen zu zeigen, die dann 15mm vom Panel herausragen.

Zylindrische ‘Inline-‘ Bauweise – L4KGI01, L3GGI01, LHDGI01

Der L4KGI01 wird für volle 12G/4K UHD SDI Video Anwendungen (sowie rückwärtskompatibel für 6G, 3G, HD und SD SDI) verwendet. L3GGI01 kann mit 3G, HD oder SD SDI Signale verwendet werden und der LHDGI01 mit HD oder SD SDI. Sie sind in zylindrischen Kunststoffgehäusen (für Isolierung) eingebaut, die mit BNC-Steckverbindern auf beiden Enden konfektioniert sind. Sie sind ideal in Werkzeugkasten mitzuführen, um Störungsprobleme zu entfernen.

Abmessungen: 30 x 20mm (Länge x Durchmesser). Gewicht: 36g.

Zylindrische ‘Inline-‘ Bauweise mit Montageflanschen für Durchsteckmontage L4KGI02, L3GGI02, LHDGI02

Der L4KGI02 wird für volle 12G/4K UHD SDI Video anwendbar (sowie rückwärtskompatibel für 6G, 3G, HD und SD SDI). Der L3GGI02 kann mit HD oder SD SDI Signale verwendet werden. Sie werden in zylindrischen Kunststoffgehäusen mit BNC-Steckverbindern auf beiden Seiten eingebaut, Eine Montageflansche entspricht der Industriestandard-Größe ist auf einer Ende montiert.

Abmessungen: 30 x 20 (L x Durchmesser) mm, Befestigungsflansche 31 x 26 mm. Gewicht: 37g.

Optionale Zubehöre: Die LMPG01 Rackmontageblech, eine 19-Zoll, ganze Breite, 1HE Panel, in schwarz gefertigt. Es ist ausgestanzt, um 16 Isolatoren aufzunehmen, die von hintern mittels der Befestigungsflansche montiert werden; die BNC-Steckverbinder können von vorne oder hinten vom Rack montiert werden. Die LMPG02 Rackmontageblech ist 19-Zoll, 1HE Halbbreite und ausgestanzt um 8 Isolatoren aufzunehmen. Die werden in der gleiche Art wie die ganze Breite Version montiert.

The L E N ground isolators use broadband high-pass filters to provide complete galvanic isolation of DC currents between two pieces of equipment, whilst permitting the full bandwidth of the SDI signal to pass, thus avoiding problems of signal distortion and operator shocks caused by a voltage difference. This method out-performs broadband transformers for SDI signals. Both signal and ground paths between equipment are isolated, there is no distortion of the signal. They are suitable for ASI format.

There are three ranges with different housings; one range has encapsulated enclosures which may be rack-mounted with an accessory panel, one has in-line 'barrels', with or without a mounting flange, the third offers designs with higher breakdown voltage for medical grade applications - see LEN VIDEO FILTERS - MEDICAL GRADE - SD, HD, 3G, 4K/12G SDI ground isolation, and are available both constructed in ABS boxes with mounting flanges and as ‘barrel’ versions, with or without a mounting flange.

Common specifications are as follows. Input and output impedance: 75 ohms. Return loss: Better than 20dB.

Note 1: These are minimum values.

L3GF01, LHDF01 - Encapsulated Enclosure

L3GF01 may be used with 3G, HD or SD SDI signals while the LHDF01 may be used with HD or SD SDI. Each is built in an ABS enclosure fitted with two female BNC connectors. Two M3 mounting screws are provided on the same face as the connectors, so that the filters can be mounted flat to a panel, with the connectors protruding through it.

Dimensions: 45 x 30 x 15 (l x w x h) mm. Weight: 26g.

Optional accessories: The LMPF01 rack frame is a 1U 19-inch panel, finished in black, punched to take eight "encapsulated enclosure" filters mounted from the rear by means of the mounting screws, the BNC connectors facing out of the rack. If it is desired to have the connectors facing into the rack, the filters may be reversed, revealing the filter modules which will protrude 15mm from the surface of the panel.

L4KGI01, L3GGI01, LHDGI01 - In-line 'Barrel' Type

L4KGI01 is for use with full 12G/4K UHD SDI video and all lower standards including 6G, 3G, HD and SD SDI. L3GGI01 may be used with 3G, HD or SD SDI signals while the LHDGI01 may be used with HD or SD SDI.. They are built in cylindrical plastic (for isolation) enclosures, fitted with a BNC connector at each end. They are ideal for carrying in a toolbox, to cure interference issues.

Dimensions: 30 x 20 (l x diameter) mm. Weight: 36g.

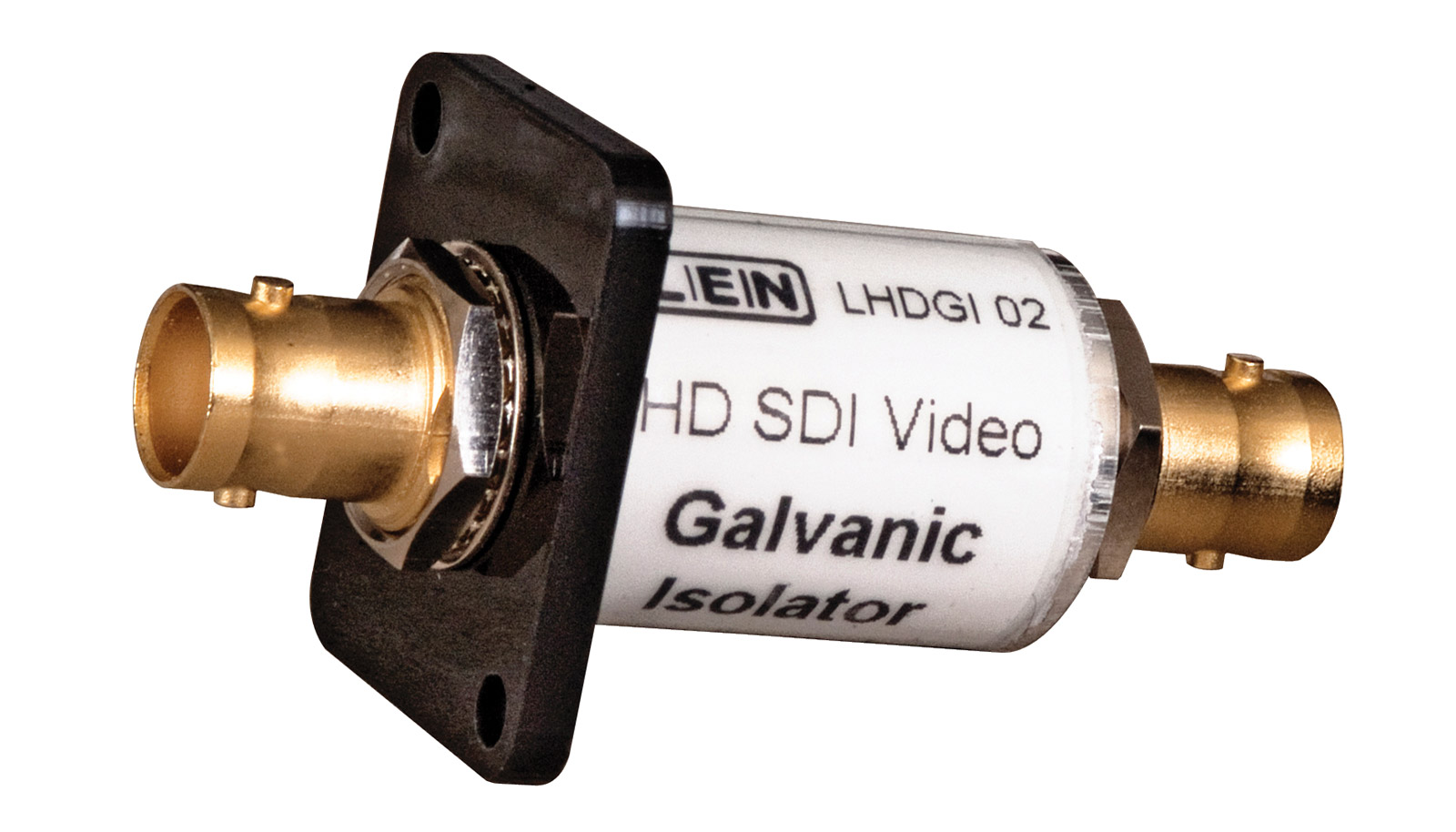

L4KGI02, L3GGI02, LHDGI02 - In-line 'Barrel' Type, with mounting flange for through panel mount

L4KGI02 is for use with full 12G/4K UHD SDI video and all lower standards including 6G, 3G, HD and SD SDI. L3GGI02 may be used with 3G, HD or SD SDI signals while the LHDGI02 may be used with HD or SD SDI.. They are built in cylindrical plastic (for isolation) enclosures, fitted with a BNC connector at each end. An industry-standard size mounting flange is fitted at one end.

Dimensions: 30 x 20 (l x diameter) mm, mounting flange 31 x 26 mm. Weight: 37g.

Optional accessories: LMPG01 rack frame is a 1U 19-inch full width panel, finished in black, punched to take sixteen isolators mounted from the rear by means of the mounting flanges, so that the BNC connectors are on either side of the rack. LMPG02 rack frame is a 1U 19-inch half width panel, punched to take eight isolators, mounted in the same way as the full width panel.
