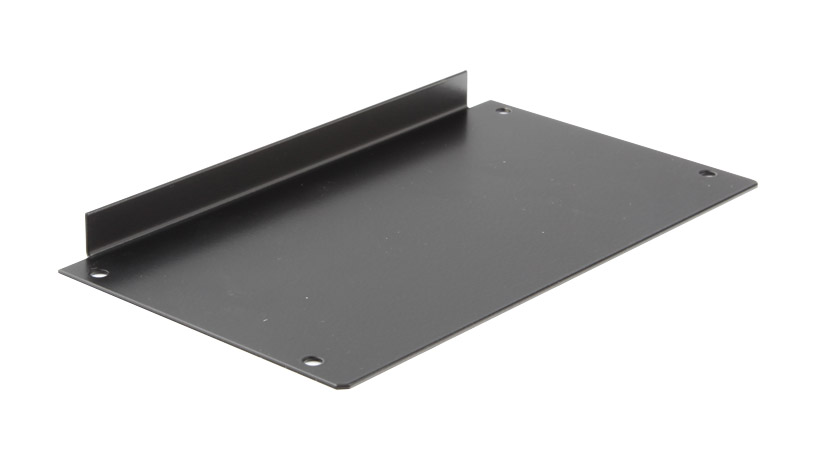

CANFORD WALLBOX End plate, for types A, B and C

Artikelnummer
49-749
Hersteller
Canford
GTIN
5056704742529
CANFORD WALLBOX End plate, for types A, B and C
CANFORD WALLBOX End plate, for types A, B and C

CANFORD WALLBOXES - Surface mounting, modular

A series of rugged steel wallboxes offering a vast range of connection possibilities when combined with ‘Universal’ series connectors. A robust, folded chassis forms the basis for the box with a choice of front plates with up to 48 ‘Universal’ cutouts.

Front plates with ‘Universal’ connector holes are available in two versions. Numbered sequentially (e.g. 1-12, 1-16 etc.) or with no identification to allow clients own labeling or custom engraving if required. A custom engraving service being provided by Canford, see CANFORD CUSTOM LASER ENGRAVING SERVICE. The back chassis is supplied with a selection of mounting holes and cable access holes in the rear face. Supplied with necessary hardware to assemble box. Finished in Black.

Box Dimensions
Type Overall length Overall width Overall depth Chassis depth
(mm) (mm) (inc.plates) (exc. plates)
(mm) (mm)
A 117 180 102 100
B 237 180 102 100
C 374 180 102 100
Top Plate Dimensions
Type Overall length Overall width
(mm) (mm)
A 137 173.6
B 257 173.6
C 394 173.6

The ‘D’ series mounting flange is used by Neutrik for a wide variety of connector types including male and female XLR’s, 3-pole jack socket (A and B gauge), recessed RCA (phono), ‘Ethercon’ RJ45 data connector, USB, Firewire, ‘Speakon’ loudspeaker, ‘Powercon’ mains power connectors and recessed BNC sockets. Most connector types can be front or rear mounted on the panel. These wallboxes are designed to offer the highest possible connector density in most cases, but the Neutrik ‘Speakon’ loudspeaker connectors must be alternately spaced (horizontally) with blanking plates as the width of the cable connector is greater than that of the chassis connector. It is strongly recommended that 42-029 Insulating cover is used with ‘Speakon’ and ‘Powercon’ connectors to protect against accidental contact with live pins at the rear of the front panel. Neutrik locking jack sockets may be front or rear mounted but must have the latch bar removed if rear mounted.

Switchcraft EH series D-SUB connectors

This elegant solution allows Switchcraft 9 pin and HDD15 pin D-sub back-to-back adaptors to be mounted in standard universal cutouts.

Canford Universal Series Connectors

Canford has expanded the possibilities by offering a further range of connectors and switches mounted on insulating mouldings which fit the ‘universal’ cut-outs. Flush mount and recessed adaptor plates, available in black or white, fitted with connectors should be selected from the ‘Universal Series Connectors’ range. Undrilled plates can be used to blank off unused holes or drilled to accept a wide variety of other connectors, switches and indicators.

Application note:

Most universal connectors are ideally mounted from the back of the front plate using M3x10mm pan head screws, nuts and shakeproof washers or nylock nuts, but may be mounted on the outside surface using countersunk screws. Many Neutrik DLX series connectors are available with M3 threaded mounting holes for rear mounting requiring only M3x10mm pan head screws.

Optional accessories: Connectors and hardware such as Universal connector U-bars, fixing screws, nuts and washers should be ordered separately. Mounting hardware finish: chemical black plated (CB), bright nickel passivated (BNP), zinc-plated clear passivated (ZCP). Other screw and nut styles are also available, see fasteners.

Canford wallboxes can be supplied assembled and/or wired to your specific requirements. End plates and front plates can also be supplied with custom cutouts and engraved as required. Please contact Technical Support.,

Ordering information:

Parts should be ordered separately. A complete wallbox requires 1 chassis, 1 top plate and 2 end plates.

  Bezeichnung Preis €
zzgl. MwSt.
Hinzufügen
Versand
CANFORD WALLBOX Chassis, type A Artikelnummer: 49-744
27 lieferbar Mehr benötigt?
30,83 €
CANFORD WALLBOX Chassis, type B Artikelnummer: 49-745
Zur Zeit nicht auf Lager, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
33,09 €
CANFORD WALLBOX Chassis, type C Artikelnummer: 49-746
Zur Zeit nicht auf Lager, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
37,18 €
CANFORD WALLBOX End plate, for types A, B and C Artikelnummer: 49-749
162 lieferbar Mehr benötigt?
8,60 €
CANFORD STAGE/WALLBOX Top plate, 4 holes for type A Artikelnummer: 49-780
Zur Zeit nicht auf Lager, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
17,78 €
CANFORD STAGE/WALLBOX Top plate, 8 holes for type A Artikelnummer: 49-781
Zur Zeit nicht auf Lager, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
18,02 €
CANFORD STAGE/WALLBOX Top plate, 12 holes for type B Artikelnummer: 49-782
13 lieferbar Mehr benötigt?
19,57 €
CANFORD STAGE/WALLBOX Top plate, 16 holes for type B Artikelnummer: 49-783
Zur Zeit nicht auf Lager, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
19,75 €
CANFORD STAGE/WALLBOX Top plate, 20 holes for type B Artikelnummer: 49-784
8 lieferbar Mehr benötigt?
19,87 €
CANFORD STAGE/WALLBOX Top plate, 24 holes for type C Artikelnummer: 49-785
12 lieferbar Mehr benötigt?
22,03 €
CANFORD STAGE/WALLBOX Top plate, 32 holes for type C Artikelnummer: 49-786
8 lieferbar Mehr benötigt?
22,41 €
CANFORD STAGE/WALLBOX Top plate, 36 holes for type C Artikelnummer: 49-787
11 lieferbar Mehr benötigt?
22,64 €
CANFORD STAGE/WALLBOX Top plate, 40 holes for type C Artikelnummer: 49-788
11 lieferbar Mehr benötigt?
22,85 €
CANFORD STAGE/WALLBOX Top plate, 48 holes for type C Artikelnummer: 49-789
28 lieferbar Mehr benötigt?
23,32 €
CANFORD STAGE/WALLBOX Top plate, 4 holes for type A, no numbering Artikelnummer: 49-980
6 lieferbar Mehr benötigt?
15,50 €
CANFORD STAGE/WALLBOX Top plate, 8 holes for type A, no numbering Artikelnummer: 49-981
Zur Zeit nicht auf Lager, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
15,84 €
CANFORD STAGE/WALLBOX Top plate, 12 holes for type B, no numbering Artikelnummer: 49-982
13 lieferbar Mehr benötigt?
18,05 €
CANFORD STAGE/WALLBOX Top plate, 16 holes for type B, no numbering Artikelnummer: 49-983
Zur Zeit nicht auf Lager, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
18,30 €
CANFORD STAGE/WALLBOX Top plate, 20 holes for type B, no numbering Artikelnummer: 49-984
16 lieferbar Mehr benötigt?
18,47 €
CANFORD STAGE/WALLBOX Top plate, 24 holes for type C, no numbering Artikelnummer: 49-985
auf Bestellung hergestellt, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
21,56 €
CANFORD STAGE/WALLBOX Top plate, 32 holes for type C, no numbering Artikelnummer: 49-986
6 lieferbar Mehr benötigt?
22,10 €
CANFORD STAGE/WALLBOX Top plate, 36 holes for type C, no numbering Artikelnummer: 49-987
16 lieferbar Mehr benötigt?
22,44 €
CANFORD STAGE/WALLBOX Top plate, 40 holes for type C, no numbering Artikelnummer: 49-988
9 lieferbar Mehr benötigt?
22,73 €
CANFORD STAGE/WALLBOX Top plate, 48 holes for type C, no numbering Artikelnummer: 49-989
16 lieferbar Mehr benötigt?
23,40 €
CANFORD UNIVERSAL CONNECTOR U-BAR Artikelnummer: 45-100
852 lieferbar Mehr benötigt?
1+ 6,03 €
10+ 5,72 €
M3 POZI Flachkopfschraube, Baustahl, verzinkt und blau chromatiert, 10mm (Päckchen von 100) Artikelnummer: 14-123
26 lieferbar Mehr benötigt?
1+ 2,30 €
10+ 2,19 €
pro Packung
M3 POZI Flachkopfschraube, Baustahl, chemische schwarz, 10mm (Päckchen von 100) Schwarz Artikelnummer: 14-398
63 lieferbar Mehr benötigt?
1+ 4,27 €
10+ 4,06 €
pro Packung
M3 POZI Senkkopfschraube, Baustahl, verzinkt und blau chromatiert, 10mm (Päckchen von 100) Artikelnummer: 14-223
16 lieferbar Mehr benötigt?
1+ 3,05 €
10+ 2,90 €
pro Packung
M3 POZI Senkkopfschraube, Baustahl, chemische schwarz, 10mm (Päckchen von 100) Schwarz Artikelnummer: 14-323
16 lieferbar Mehr benötigt?
1+ 3,24 €
10+ 3,08 €
pro Packung
M3 SECHSKANTMUTTER, Baustahl, verzinkt und blau chromatiert (Päckchen von 100) Artikelnummer: 14-002
48 lieferbar Mehr benötigt?
1+ 0,62 €
10+ 0,59 €
pro Packung
M3 SICHERUNGSMUTTER, Baustahl, verzinkt und blau chromatiert (Päckchen von 100) Artikelnummer: 14-092
28 lieferbar Mehr benötigt?
1+ 2,38 €
10+ 2,26 €
pro Packung
M3 SICHERUNGSSCHEIBE, Baustahl, verzinkt und blau chromatiert (Päckchen von 100) Artikelnummer: 14-752
96 lieferbar Mehr benötigt?
1+ 1,78 €
10+ 1,68 €
pro Packung
