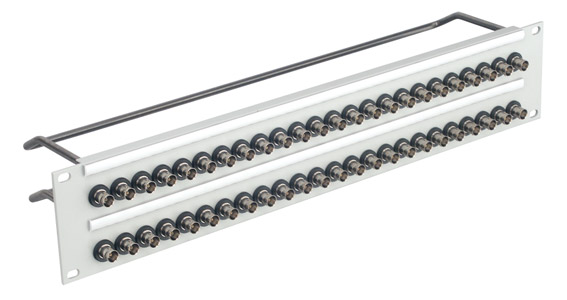

CANFORD BNC-ANSCHLUSSFELD 2HE, 2x20, 12G 4K, grau

Artikelnummer
48-4757
Hersteller
Canford
GTIN
5056704793170
Farbe
  • GrauGrau
CANFORD BNC-ANSCHLUSSFELD 2HE, 2x20, 12G 4K, grau

Bilder können zum Illustrationszwecke angegeben werden. Bitte verweisen Sie auf die Produktbezeichnung.

CANFORD BNC-ANSCHLUSSFELD 2HE, 2x20, 12G 4K, grauCANFORD BNC-ANSCHLUSSFELD 2HE, 2x20, 12G 4K, grauCANFORD BNC-ANSCHLUSSFELD 2HE, 2x20, 12G 4K, grau

CANFORD BNC-ANSCHLUSSFELDER – 12G, 4K UHD, 75 Ohm, Standard Steckdichte, Nickel

Mit einer, zwei, drei oder vier Reihe(n) von Steckverbindern in einem 1HE, 2HE oder 3HE Panel, jede Reihe mit entweder 12, 16, 20 oder 24 Steckverbindern - je abhängig von dem Modell, können diese ‚Ultra High Definition‘ BNC-Anschlussfelder für 12G 4K UHD (2160P60) als auch für hochauflösende 3G und 1,5G Standardauflösungen und analoge Videoanwendungen verwendet werden.

Die Übertragungsqualität übertrifft die Anforderungen der Spezifikationen SMPTE ST 2082-1. Die Steckfelder eignen sich somit zur Übertragung von Komposit- und Komponenten-Videosignalen mit 270 Mbit/s SDI sowie von unkomprimiertem 1080i- oder 1080p HD-SDI Video und 4K UHD (2160P60) Video bis 12GHz.

Die aus leichtem, aber extrem stabilem Aluminium-Profil hergestellten Anschlussfelder sind vollständig mit Coax Connectors ‚Korus‘ doppelseitige, ‚Ultra High Definition‘ 12G 75 Ohm BNC-Buchsen bestückt, die gleichmäßig über das Anschlussfeld verteilt sind. Auf der Rückseite ermöglicht eine gekröpfte Führungsleiste über jede Steckerreihe eine leichte Zugänglichkeit zu den Steckverbindern. Auf der Vorderseite befindet sich über jede Steckerreihe einen Beschriftungsstreifen mit einer einrastenden Abdeckung, in der sich Papierstreifen vor oder nach der Installation einsetzen lassen; für die Bedruckung stehen 7,5 mm zur Verfügung.

Die Anschlussfelder sind in ‘dawn grey’ (BS4800-10A03) oder schwarz erhältlich.

Vorlagen zum Ausdruck eigener Beschriftungsstreifen können als DWG-Datei für AutoCAD und kompatible Anwendungen von der jeweiligen Produktseite auf der Canford-Webseite heruntergeladen werden.

Ersatz-Papierbeschriftungsstreifen mit 432 mm (nicht für Drucker geeignet) und Abdeckungen sind erhältlich, siehe CANFORD BESCHRIFTUNGSSTREIFEN – Aufsteckbar.

Zur zurückgesetzten Montage von Steckfeldern im Rack sind entsprechende Montagebügel erhältlich, siehe Canford Rackbracket – Recess mounting brackets

CANFORD BNC TERMINATION PANELS - 12G, 4K UHD, 75 ohms - Standard density, nickel

With one, two, three or four rows of connectors in 1U, 2U or 3U panels, each row with 12, 16, 20 or 24 connectors, depending on model, these 'Ultra High Definition' BNC termination panels are intended for 12G 4K ultra high definition (2160P60), 3G and 1.5G high definition, standard definition and analogue video applications. The performance exceeds the requirements of SMPTE ST 2082-1 making them suitable for composite and component video, 270 Mb/s SDI, uncompressed 1080i or 1080p HD-SDI video and 4K UHD (2160P60) video up to 12GHz.

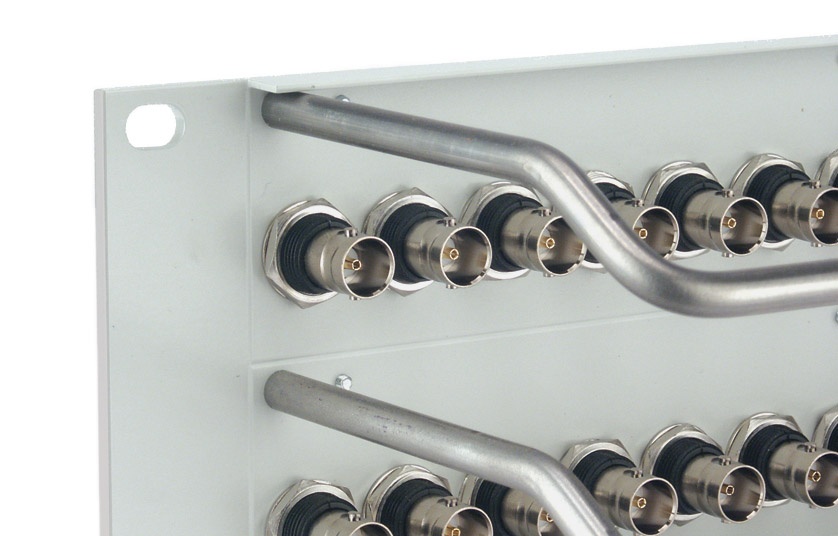

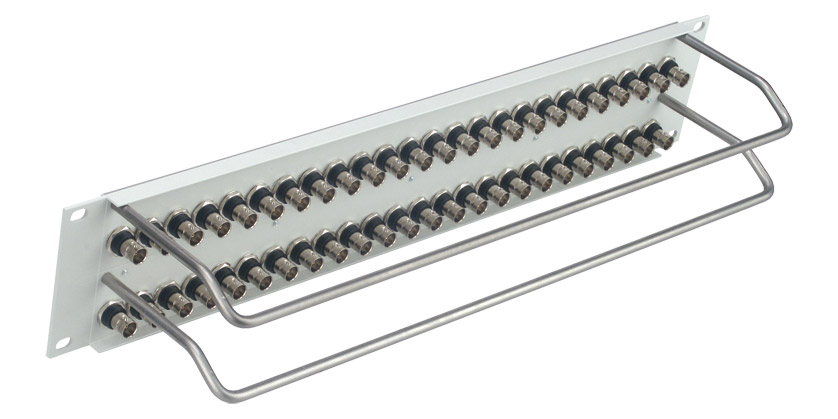

Manufactured from a rigid aluminium extrusion, the panels are fully-populated with Coax Connectors 'KORUS' double-sided, 'Ultra High Definition', 12G, 75 ohm sockets, equally spaced across the panel. To the rear, a cranked lacing-bar is fitted over each row of connectors, giving easy access to the sockets. On the front, above each row of connectors, sits a designation-strip holder with snap-on cover, allowing paper inserts, with 7.5mm of printable height, to be inserted before or after any installation.

Available finished in Dawn Grey (BS4800-10A03) or Black.

Templates for printing designation strip labels, available as a DWG file for AutoCAD and compatible applications, can be downloaded from the appropriate product page on the Canford website.

Spare 432mm designation-strip paper (not suitable for printers) and covers are available, see CANFORD DESIGNATION STRIPS - Snap-on.

Recess rack-mounting brackets are available to recess panels within the rack, see Canford Rackbracket - Recess mounting brackets.

  Bezeichnung Preis €
zzgl. MwSt.
Hinzufügen
Versand
CANFORD BNC-ANSCHLUSSFELD 1HE, 1x12, 12G 4K, grau Grau Artikelnummer: 48-4751
auf Bestellung hergestellt, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 84,86 €
5+ 81,47 €
CANFORD BNC-ANSCHLUSSFELD 1HE, 1x16, 12G 4K, grau Grau Artikelnummer: 48-4752
27 lieferbar Mehr benötigt?
1+ 99,30 €
5+ 95,33 €
CANFORD BNC-ANSCHLUSSFELD 1HE, 1x20, 12G 4K, grau Grau Artikelnummer: 48-4753
auf Bestellung hergestellt, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 113,91 €
5+ 109,36 €
CANFORD BNC-ANSCHLUSSFELD 1HE, 1x24, 12G 4K, grau Grau Artikelnummer: 48-4754
20 lieferbar Mehr benötigt?
1+ 128,58 €
5+ 123,44 €
CANFORD BNC-ANSCHLUSSFELD 2HE, 2x12, 12G 4K, grau Grau Artikelnummer: 48-4755
auf Bestellung hergestellt, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 147,77 €
5+ 141,80 €
CANFORD BNC-ANSCHLUSSFELD 2HE, 2x16, 12G 4K, grau Grau Artikelnummer: 48-4756
auf Bestellung hergestellt, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 177,61 €
5+ 170,47 €
CANFORD BNC-ANSCHLUSSFELD 2HE, 2x20, 12G 4K, grau Grau Artikelnummer: 48-4757
auf Bestellung hergestellt, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 206,62 €
5+ 198,43 €
CANFORD BNC-ANSCHLUSSFELD 2HE, 2x24, 12G 4K, grau Grau Artikelnummer: 48-4758
auf Bestellung hergestellt, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 235,87 €
5+ 226,40 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 3x12, 12G 4K, grau Grau Artikelnummer: 48-4759
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 216,57 €
5+ 207,91 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 3x16, 12G 4K, grau Grau Artikelnummer: 48-4761
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 264,42 €
5+ 253,89 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 3x20, 12G 4K, grau Grau Artikelnummer: 48-4762
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 310,40 €
5+ 298,00 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 3x24, 12G 4K, grau Grau Artikelnummer: 48-4763
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 366,68 €
5+ 352,05 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 4x12, 12G 4K, grau Grau Artikelnummer: 48-4764
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 279,16 €
5+ 267,93 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 4x16, 12G 4K, grau Grau Artikelnummer: 48-4765
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 340,12 €
5+ 326,55 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 4x20, 12G 4K, grau Grau Artikelnummer: 48-4766
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 401,43 €
5+ 385,40 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 4x24, 12G 4K, grau Grau Artikelnummer: 48-4767
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 467,42 €
5+ 448,70 €
CANFORD BNC-ANSCHLUSSFELD 1HE, 1x12, 12G 4K, schwarz Schwarz Artikelnummer: 48-4771
2 lieferbar Mehr benötigt?
1+ 84,86 €
5+ 81,47 €
CANFORD BNC-ANSCHLUSSFELD 1HE, 1x16, 12G 4K, schwarz Schwarz Artikelnummer: 48-4772
48 lieferbar Mehr benötigt?
1+ 99,30 €
5+ 95,33 €
CANFORD BNC-ANSCHLUSSFELD 1HE, 1x20, 12G 4K, schwarz Schwarz Artikelnummer: 48-4773
38 lieferbar Mehr benötigt?
1+ 113,91 €
5+ 109,36 €
CANFORD BNC-ANSCHLUSSFELD 1HE, 1x24, 12G 4K, schwarz Schwarz Artikelnummer: 48-4774
48 lieferbar Mehr benötigt?
1+ 128,58 €
5+ 123,44 €
CANFORD BNC-ANSCHLUSSFELD 2HE, 2x12, 12G 4K, schwarz Schwarz Artikelnummer: 48-4775
auf Bestellung hergestellt, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 147,77 €
5+ 141,80 €
CANFORD BNC-ANSCHLUSSFELD 2HE, 2x16, 12G 4K, schwarz Schwarz Artikelnummer: 48-4776
3 lieferbar Mehr benötigt?
1+ 177,61 €
5+ 170,47 €
CANFORD BNC-ANSCHLUSSFELD 2HE, 2x20, 12G 4K, schwarz Schwarz Artikelnummer: 48-4777
auf Bestellung hergestellt, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 206,62 €
5+ 198,43 €
CANFORD BNC-ANSCHLUSSFELD 2HE, 2x24, 12G 4K, schwarz Schwarz Artikelnummer: 48-4778
40 lieferbar Mehr benötigt?
1+ 235,87 €
5+ 226,40 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 3x12, 12G 4K, schwarz Schwarz Artikelnummer: 48-4779
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 216,57 €
5+ 207,91 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 3x16, 12G 4K, schwarz Schwarz Artikelnummer: 48-4781
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 264,42 €
5+ 253,89 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 3x20, 12G 4K, schwarz Schwarz Artikelnummer: 48-4782
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 310,40 €
5+ 298,00 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 3x24, 12G 4K, schwarz Schwarz Artikelnummer: 48-4783
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 366,68 €
5+ 352,05 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 4x12, 12G 4K, schwarz Schwarz Artikelnummer: 48-4784
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 279,16 €
5+ 267,93 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 4x16, 12G 4K, schwarz Schwarz Artikelnummer: 48-4785
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 340,12 €
5+ 326,55 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 4x20, 12G 4K, schwarz Schwarz Artikelnummer: 48-4786
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 401,43 €
5+ 385,40 €
CANFORD BNC-ANSCHLUSSFELD 3HE, 4x24, 12G 4K, schwarz Schwarz Artikelnummer: 48-4787
auf Bestellung hergestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 2‑3 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 467,42 €
5+ 448,70 €
