CANFORD CABLE DRUM CD3

Artikelnummer
39-031
Hersteller
Canford
Typennummer
  • CD3
GTIN
5056704739512

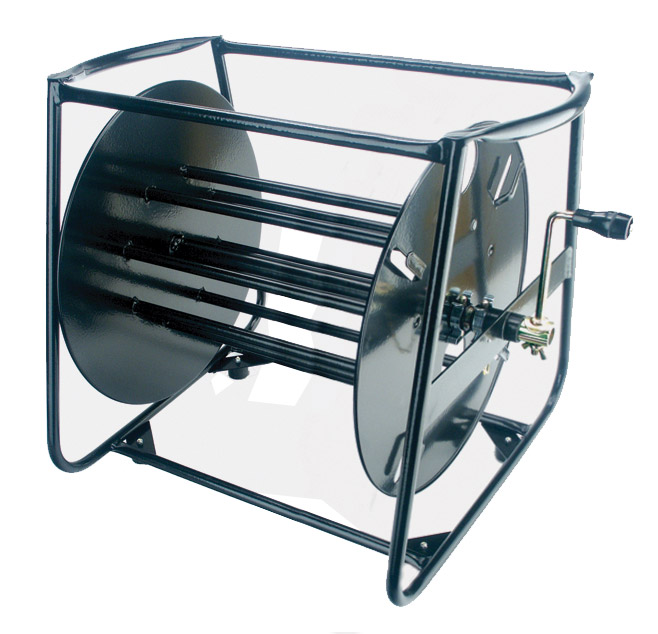

CANFORD CABLE DRUM CD3
CANFORD CABLE DRUM CD3

CANFORD KABELTROMMELN - Stahltrommel, vollständig eingeschlossener Stahlrahmen

Stahlkabeltrommeln mit schwarzer Nylon-Oberfläche. Trommeln, Rahmen und weitere Ersatzteile sind auch einzeln erhältlich. Bis zu drei Trommeln können aufeinander gestapelt werden, um den Platzbedarf zu minimieren.


CD1

Die Handkurbel ist fest mit der Trommel verbunden, die mit einem robusten, vibrationsunempfindlichen Federverschluss im Rahmen gesichert wird. Federklemmen zur Steckerbefestigung inklusive Befestigungsmaterial sind optional erhältlich.


CD2, 3 series (CD3, CD3.45, CD3.6)

Kabeltrommeln mit größerem Rahmen für verschiedene Trommelgrößen. Die abnehmbare Kurbel kann um 180 ° gedreht und damit platzsparend aufbewahrt werden. Ein Sicherheitsstift mit Kette verhindert, dass sich die Rolle beim Transport dreht. Für Anwendungen im industriellen Umfeld ist eine Ausführung mit verstärktem Rahmen erhältlich (CD2HD, CD3HD).

Die Trommeln der 3er-Serie sind zudem mit einem Rollensatz mit 2 gebremsten und 2 ungebremsten Rollen mit M10 Stahlgewindestiften erhältlich. Die Rollen werden an der Unterseite des Kabeltrommelrahmens montiert und mit den mitgelieferten M10 Muttern gesichert. Alle Rollen sind um 360 ° drehbar, 100 Kg Tragkraft und 80 mm Höhe.

Technische Spezifikationen:

Abmessungen

Typ Flansch Nabendurchmesser Trommelbreite Gewicht
CD1 320mm 90mm 125mm 6,25kg
CD2 450mm 230mm 150mm 9,75kg
CD3 450mm 230mm 300mm 11,25kg
CD3.45 450mm 230mm 450mm 13,00kg
CD3.6 450mm 230mm 600mm 14,50kg

Fassungsvermögen (eng gerollt)

Typ 6,5mm Kabel 12,5mm Kabel 15,9mm Kabel
(HST,SDV-L) (FSM12, PSF1/9) (FSJ8, FSM24)
CD1 192m 51m nicht empfohlen
CD2 369m 91m 49m
CD3 755m 190m 104m
CD3.45 1141m 290m 165m
CD3.6 1527m 389m 220m

Unser Cable Drum Capacity Calculator hilft Ihnen bei der Suche einer passenden Trommel.

Bestellhinweis

Alle Angaben basieren auf einer engen Rollung und berücksichtigen keine Überschreitung der angegebenen Maximallast. Bei lockerer Wicklung sollten 30 % mehr Platzbedarf eingerechnet werden. Bei Crews, die für eine ordentliche Wicklung bekannt sind, kann der Prozentsatz natürlich entsprechend reduziert werden!

CANFORD CABLE DRUMS - Steel drum, fully-enclosed steel frame

Steel cable drums with black nylon dipped finish. Spare drums, frames and various spare accessories are also available. Units may be stacked up to 3 high to save floor space.


CD1

Handle is integral with the drum, and the frame is fitted with an unbreakable, spring loaded, vibration-resistant drum-retaining latch. Spring clips for connector retention are available as an optional extra, supplied complete with fixing hardware.


CD2, 3 series (CD3, CD3.45, CD3.6)

Larger frame series, with a variety of drum capacities. The winding handle is a separate unit which rotates through 180 degrees for compact storage. A chained drum-locating pin prevents drum rotation during transit. These are also available to special order with a reinforced frame, for heavy duty industrial cable applications (CD2HD, CD3HD).

The 3 series is also available supplied fitted with a set of four castors, 2x braked and 2x un-braked, on threaded M10 steel studs. These mount to the base of the Cable Drum Frame and are secured with the supplied M10 nuts. Each castor has 360 degree turning, 100kg of load capacity and is 80mm high.

Technical Specification:

Dimensions

Model Flange Hub diam Drum width Weight
CD1 320mm 90mm 125mm 6.25kg
CD2 450mm 230mm 150mm 9.75kg
CD3 450mm 230mm 300mm 11.25kg
CD3.45 450mm 230mm 450mm 13.00kg
CD3.6 450mm 230mm 600mm 14.50kg

Capacities (tight pack)

Model 6.5mm cable 12.5mm cable 15.9mm cable
(HST,SDV-L) (FSM12, PSF1/9) (FSJ8, FSM24)
CD1 192m 51m not recommended
CD2 369m 91m 49m
CD3 755m 190m 104m
CD3.45 1141m 290m 165m
CD3.6 1527m 389m 220m

For help finding a cable drum to meet your requirements see the Cable Drum Capacity Calculator.

Ordering Note

All figures given are based upon a theoretical ‘tight pack’ and do not take into account any maximum weight loadings for drums being exceeded. It is recommended that an allowance of up to 30% be made to accommodate loose winding. A lower percentage could be used if the crew are known to always wind the drums neatly!

  Bezeichnung Preis €
zzgl. MwSt.
Hinzufügen
Versand
CANFORD CABLE DRUM CD1 Artikelnummer: 39-011
15 lieferbar Mehr benötigt?
1+ 249,10 €
10+ 242,84 €
CANFORD CABLE DRUM CD2 Artikelnummer: 39-021
44 lieferbar Mehr benötigt?
1+ 330,16 €
10+ 321,90 €
CANFORD CABLE DRUM CD3 Artikelnummer: 39-031
23 lieferbar Mehr benötigt?
1+ 365,45 €
10+ 356,24 €
CANFORD CABLE DRUM CD3C With castors Artikelnummer: 39-0401
auf Bestellung zusammengestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 1‑2 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 445,92 €
10+ 434,83 €
CANFORD CABLE DRUM CD3.45 Artikelnummer: 39-035
26 lieferbar Mehr benötigt?
1+ 441,44 €
10+ 430,35 €
CANFORD CABLE DRUM CD3.45C With castors Artikelnummer: 39-0402
auf Bestellung zusammengestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 1‑2 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 574,07 €
10+ 559,79 €
CANFORD CABLE DRUM CD3.6 Artikelnummer: 39-036
10 lieferbar Mehr benötigt?
1+ 541,97 €
10+ 528,40 €
CANFORD CABLE DRUM CD3.6C With castors Artikelnummer: 39-0403
auf Bestellung zusammengestellt. Bei Stornierung können Gebühren entstehen, lieferbar in 1‑2 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 624,22 €
10+ 608,88 €
CANFORD CABLE DRUM CD2HD Artikelnummer: 39-020
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 4‑6 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 319,19 €
10+ 311,17 €
CANFORD CABLE DRUM CD3HD Artikelnummer: 39-030
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 4‑6 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 360,84 €
10+ 351,76 €
CANFORD CABLE DRUM CD1 Spare drum Artikelnummer: 39-012
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 4‑6 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 132,04 €
10+ 128,74 €
CANFORD CABLE DRUM CD1 Spare frame Artikelnummer: 39-014
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 4‑6 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
128,74 €
CANFORD CABLE DRUM CD2 Spare drum Artikelnummer: 39-022
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in 4‑6 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 189,15 €
10+ 184,43 €
CANFORD CABLE DRUM CD2 Spare frame Artikelnummer: 39-024
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 4‑6 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
196,00 €
CANFORD CABLE DRUM CD3 Spare drum Artikelnummer: 39-032
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in 4‑6 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 260,90 €
10+ 254,41 €
CANFORD CABLE DRUM CD3 Spare frame Artikelnummer: 39-034
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 4‑6 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
229,04 €
CANFORD CABLE DRUM CD3S/CD3.45 Spare drum Artikelnummer: 39-037
1 lieferbar Mehr benötigt?
1+ 331,70 €
10+ 323,44 €
CANFORD CABLE DRUM CD3X/CD3.6 Spare drum Artikelnummer: 39-038
Dieses Produkt wird speziell für Ihre Bestellung eingekauft. Bei Stornierung können Gebühren entstehen, lieferbar in 4‑6 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 355,18 €
10+ 346,33 €
CANFORD CABLE DRUM CD1 Spring clip (set of 2) Artikelnummer: 39-029
Dieser Artikel wurde eingestellt. Bitte wenden Sie sich an unser technisches Unterstützungsteam für Informationen über Alternativen.
CANFORD CABLE DRUM CD1 Spare retaining latch, pin and spring Artikelnummer: 39-018
2 lieferbar Mehr benötigt?
1+ 31,69 €
10+ 30,90 €
CANFORD CABLE DRUM CD2/CD3 Spare locking pin and chain Artikelnummer: 39-025
2 lieferbar Mehr benötigt?
1+ 17,68 €
10+ 17,24 €
CANFORD CABLE DRUM CD1 Spare handle Artikelnummer: 39-013
Dieses Produkt wird speziell für Ihre Bestellung eingekauft, lieferbar in 4‑6 Wochen. Brauchen Sie diesen Artikel schneller? Rufen Sie uns an
1+ 26,20 €
10+ 25,55 €
CANFORD CABLE DRUM CD2/3 Spare handle assembly Artikelnummer: 39-033
1 lieferbar Mehr benötigt?
1+ 51,72 €
10+ 50,42 €
CANFORD CABLE DRUM CD2/CD3 Spare drive pin for handle Artikelnummer: 39-026
1 lieferbar Mehr benötigt?
1+ 16,38 €
10+ 15,97 €
CANFORD CABLE DRUM CD1/CD2/CD3 Spare rubber foot and bolt Artikelnummer: 39-019
3 lieferbar Mehr benötigt?
1+ 7,00 €
10+ 6,82 €
