Stahlkabeltrommeln mit schwarzer Nylon-Oberfläche. Trommeln, Rahmen und weitere Ersatzteile sind auch einzeln erhältlich. Bis zu drei Trommeln können aufeinander gestapelt werden, um den Platzbedarf zu minimieren.

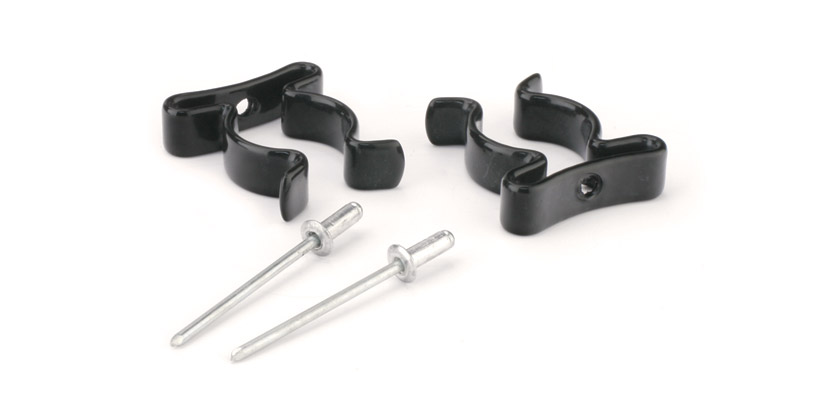

Die Handkurbel ist fest mit der Trommel verbunden, die mit einem robusten, vibrationsunempfindlichen Federverschluss im Rahmen gesichert wird. Federklemmen zur Steckerbefestigung inklusive Befestigungsmaterial sind optional erhältlich.
Kabeltrommeln mit größerem Rahmen für verschiedene Trommelgrößen. Die abnehmbare Kurbel kann um 180 ° gedreht und damit platzsparend aufbewahrt werden. Ein Sicherheitsstift mit Kette verhindert, dass sich die Rolle beim Transport dreht. Für Anwendungen im industriellen Umfeld ist eine Ausführung mit verstärktem Rahmen erhältlich (CD2HD, CD3HD).
Die Trommeln der 3er-Serie sind zudem mit einem Rollensatz mit 2 gebremsten und 2 ungebremsten Rollen mit M10 Stahlgewindestiften erhältlich. Die Rollen werden an der Unterseite des Kabeltrommelrahmens montiert und mit den mitgelieferten M10 Muttern gesichert. Alle Rollen sind um 360 ° drehbar, 100 Kg Tragkraft und 80 mm Höhe.
Technische Spezifikationen:
Abmessungen
Fassungsvermögen (eng gerollt)
Unser Cable Drum Capacity Calculator hilft Ihnen bei der Suche einer passenden Trommel.
Bestellhinweis
Alle Angaben basieren auf einer engen Rollung und berücksichtigen keine Überschreitung der angegebenen Maximallast. Bei lockerer Wicklung sollten 30 % mehr Platzbedarf eingerechnet werden. Bei Crews, die für eine ordentliche Wicklung bekannt sind, kann der Prozentsatz natürlich entsprechend reduziert werden!
Steel cable drums with black nylon dipped finish. Spare drums, frames and various spare accessories are also available. Units may be stacked up to 3 high to save floor space.
Handle is integral with the drum, and the frame is fitted with an unbreakable, spring loaded, vibration-resistant drum-retaining latch. Spring clips for connector retention are available as an optional extra, supplied complete with fixing hardware.
Larger frame series, with a variety of drum capacities. The winding handle is a separate unit which rotates through 180 degrees for compact storage. A chained drum-locating pin prevents drum rotation during transit. These are also available to special order with a reinforced frame, for heavy duty industrial cable applications (CD2HD, CD3HD).
The 3 series is also available supplied fitted with a set of four castors, 2x braked and 2x un-braked, on threaded M10 steel studs. These mount to the base of the Cable Drum Frame and are secured with the supplied M10 nuts. Each castor has 360 degree turning, 100kg of load capacity and is 80mm high.
Technical Specification:
Dimensions
Capacities (tight pack)
For help finding a cable drum to meet your requirements see the Cable Drum Capacity Calculator.
Ordering Note
All figures given are based upon a theoretical ‘tight pack’ and do not take into account any maximum weight loadings for drums being exceeded. It is recommended that an allowance of up to 30% be made to accommodate loose winding. A lower percentage could be used if the crew are known to always wind the drums neatly!
